Cấu tạo cảm biến nhiệt độ pt100,dạng dây, 2 dây, 3 dây

03-05-2022 06:42

Trong hầu hết các ứng dụng công nghiệp hiện nay, nhiệt độ và áp suất là hai loại tín hiệu luôn được giám sát một cách kỹ lưỡng. Đối với áp suất ta có cảm biến áp suất, vậy đối với nhiệt độ thì sao? Bài viết này chúng ta sẽ cùng tìm hiểu “Cấu tạo cảm biến nhiệt độ pt100,dạng dây, 2 dây, 3 dây”

Cảm biến nhiệt độ Pt100 là gì? Có mấy loại cảm biến nhiệt độ? Ưu và nhược điểm của cảm biến nhiệt độ? Cảm biến nhiệt độ Pt100 dạng dây, 2 dây, 3 dây là sao? Hãy cùng Bitek tìm hiểu thêm về các câu hỏi trên nhé.

Cảm biến nhiệt độ là gì?

Đơn giản cảm biến nhiệt độ là thiết bị dùng để đo lường nhiệt độ ở một vị trí nhất định, có thể là đường ống, lò hơi, động cơ máy, mô tơ,....

Ứng dụng của cảm biến nhiệt độ

Trong hầu hết các ứng dụng công nghiệp sản xuất hiện nay đều có sự xuất hiện của cảm biến nhiệt độ, tại vì đa số các thiết bị đã được tự động hóa, thay vì dùng phương pháp thủ công sẽ mất nhiều thời gian thì chúng ta sử dụng cảm biến nhiệt độ giúp tiện lợi hơn, chuẩn xác hơn.

Cảm biến nhiệt độ Pt100

Cảm biến nhiệt độ Pt100 hay còn được gọi là cảm biến nhiệt độ RTD (Resistance Temperature Detectors). Đây là loại thiết bị dùng để đo nhiệt độ thông qua 1 que dò cảm biến có tích hợp Platinum bên trong. Platinum là thành phần quan trọng nhất của cảm biến nhiệt độ Pt100. Và đó là lý do tại sao cảm biến nhiệt độ RTD thường được gọi là cảm biến nhiệt độ Pt100.

Tại sao sử dụng Platinum cho cảm biến nhiệt độ

Platinum là một kim loại quý có khả năng chịu nhiệt độ rất tốt vì thế phần lớn các cảm biến nhiệt độ dạng điện trong các ứng dụng công nghiệp đều sử dụng Platinum.

Với ưu điểm vượt trội chịu đựng nhiệt độ cáo và rất nhạy với sự thay đổi nhiệt độ. Nên được dùng để chế tạo cảm biến nhiệt độ.

Có mấy loại cảm biến nhiệt độ trên thị trường

Về cấu tạo và tính ứng dụng, dải đo nhiệt độ ta có thể chia cảm biến nhiệt độ Pt100 thành 2 loại chính:

- Cảm biến nhiệt độ Pt100 dạng que dò hay còn gọi là đầu dò Pt100

- Cảm biến nhiệt độ Pt100 dạng dây

Tùy theo ứng dụng và dải đo nhiệt độ mà tùy chọn cảm biến nhiệt độ Pt100 phù hợp.

Loại đầu dò Pt100 thích hợp cho những dải nhiệt độ cao từ 850 độ C trở xuống. Còn lại Pt100 dạng dây sẽ có thang nhiệt độ chủ từ 400 độ C trở xuống.

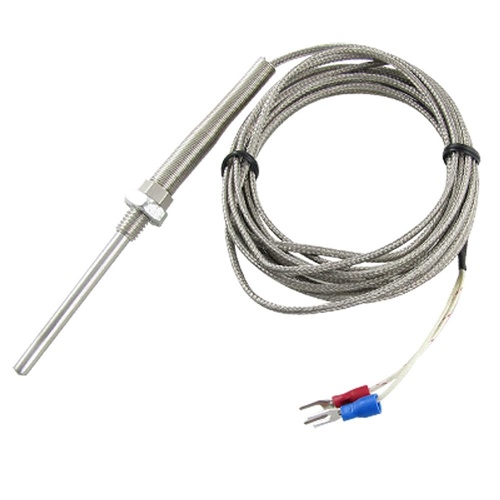

Cảm biến nhiệt độ Pt100 dạng dây

Cảm biến nhiệt độ Pt100 dạng dây thường được sử dụng rộng rãi, như đo nhiệt độ của nước, hóa chất,... được dùng nhiều nhất bởi tính thực dụng, gọn nhẹ, dễ dàng thay thế và kết nối với các thiết bị khác như bộ chuyển đổi và bộ hiển thị.

Chúng thường được sử dụng để đo lường nhiệt độ của các nguyên vật liệu hay nhiên liệu như: nước, hóa chất, không khí, gạo, bột,... Thiết bị này là sản phẩm đắt lực cho các kỹ sư, công nhân trong việc giám sát nhiệt độ cũng như bảo quản các loại nông sản, thủy hải sản.

Cụ thể một số ứng dụng đáng chú ý của cảm biến nhiệt độ dạng dây:

- Nhà máy xi măng

- Nhà máy chế biến xăng dầu

- Các khu sáng chiếc nhiên liệu

- Nhà máy xử lý rác thải

- Nhà máy tái chế kim loại, phế liệu.

- Đo nhiệt độ lò hơi: lò rang cafe, lò ấp trứng, lò đốt, lò sấy lúa. Nhiệt độ dao động tầm 500°C/650°C/800°C/1000°C

- Đo nhiệt độ nước nóng, hoa quả, thức uống, cây trồng trong nhà kính với phạm vi nhiệt độ thông dụng 50°C/80°C/100°C/150°C.

Cảm biến nhiệt độ Pt100 2 dây

Cảm biến nhiệt độ Pt100 2 dây hay còn được gọi can nhiệt 2 dây hoặc cảm biến nhiệt độ 4-20mA chúng đều ta tên gọi chung của cảm biến nhiệt độ Pt100 có 2 dây ngõ ra.

Một số loại cảm biến nhiệt độ Pt100 2 dây:

1. Cảm biến nhiệt độ 2 dây Thermocouple loại que

Đây là loại cảm biến nhiệt độ 2 dây được sử dụng rộng rãi trên thị trường với tên gọi khác là can nhiệt loại K hay thermocouple loại K dạng dây. Độ dài của dây thường là 2-3 mét tùy theo nhà phân phối đặt từ hãng, loại cảm biến nhiệt độ 2 dây dạng thermocouple này có thể kế đơn giản, dễ dàng sử dụng.

Ưu điểm của cảm biến nhiệt độ 2 dây dạng que

- Giá thành tương đối tốt so với các loại cảm biến khác

- Dễ dàng lắp đặt

- Sử dụng cho hầu hết các môi trường có nhiệt độ cao

- Đa dạng kích thước, kiểu dáng, tùy theo yêu cầu

Nhược điểm của cảm biến nhiệt độ 2 dây dạng que

- Chỉ chịu được nhiệt độ 0-200°C, có loại 0-400°C
- Khả năng chịu quá nhiệt kém

- Nhiều kích thước và kiểu dáng khiến việc lựa chọn trở nên khó khăn

2.Cảm biến nhiệt độ 2 dây Thermocouple loại đầu củ hành ( Head Mouted )

Cảm biến nhiệt độ 2 dây dạng đầu hành này có khả năng chịu được nhiệt độ lên đến 1200°C dùng đa dạng cho ứng dụng đo nhiệt độ lò hơi, lò nung ngành thép, xi măng,... Tín hiệu ngõ ra tương tự các loại cảm biến nhiệt độ 2 dây khác vẫn là 2 chân (+) và (-)

Ưu điểm của cảm biến nhiệt độ 2 dây Thermocouple loại củ hành

- Chịu được nhiệt độ cao 1200°C - 1600°C

- Khả năng chịu quá nhiệt tốt

- Đa dạng kích thước chuẩn công nghiệp

- Độ chính xác cao

Nhược điểm của cảm biến nhiệt độ 2 dây Thermocouple loại củ hành

- Giá thành cao

- Mức nhiệt độ không được ứng dụng nhiều

Cảm biến nhiệt độ Pt100 3 dây

Loại cảm biến nhiệt độ Pt100 3 dây này, chúng có độ chính xác cao hơn so với loại 2 dây ngõ ra. Để giảm thiểu tác động của điện trở chì, ta có thể sử dụng cảm biến nhiệt độ Pt100 3 dây. Được sử dụng phổ biến ở Việt Nam, cảm biến nhiệt độ Pt100 3 dây đáp ứng hầu hết các ứng dụng nhiệt, với độ chính xác cao, lắp đặt dễ dàng và đáp ứng nhiệt độ rất tốt. Và hơn hết với độ phổ biến của cảm biến nhiệt độ 3 dây, bạn có thể dễ dàng thay thế khi thiết bị bị hư hỏng.

Với dải nhiệt độ từ -80 đến 600°C, phù hợp với đa dạng ứng dụng.
